Ручний детектор дронів:
Повний посібник ізВиявлення портативного дрона
Ручний детектор дрона — це портативний пристрій, який використовується для виявлення та аналізу радіочастотних сигналів, пов’язаних з безпілотними літальними апаратами (БПЛА). На відміну від стаціонарних систем виявлення дронів, ручні детектори дронів можуть мати при собі співробітники служби безпеки та використовувати для мобільного виявлення в різних областях.
Ручні радіочастотні детектори дронів можуть ідентифікувати сигнали від деяких дронів споживчого-класу, дронів FPV і промислового-дрона. Вони також можуть аналізувати сигнали від імовірно невідомих дронів, щоб отримати таку інформацію, як місцезнаходження дрона, місцезнаходження пілота та Remote ID.

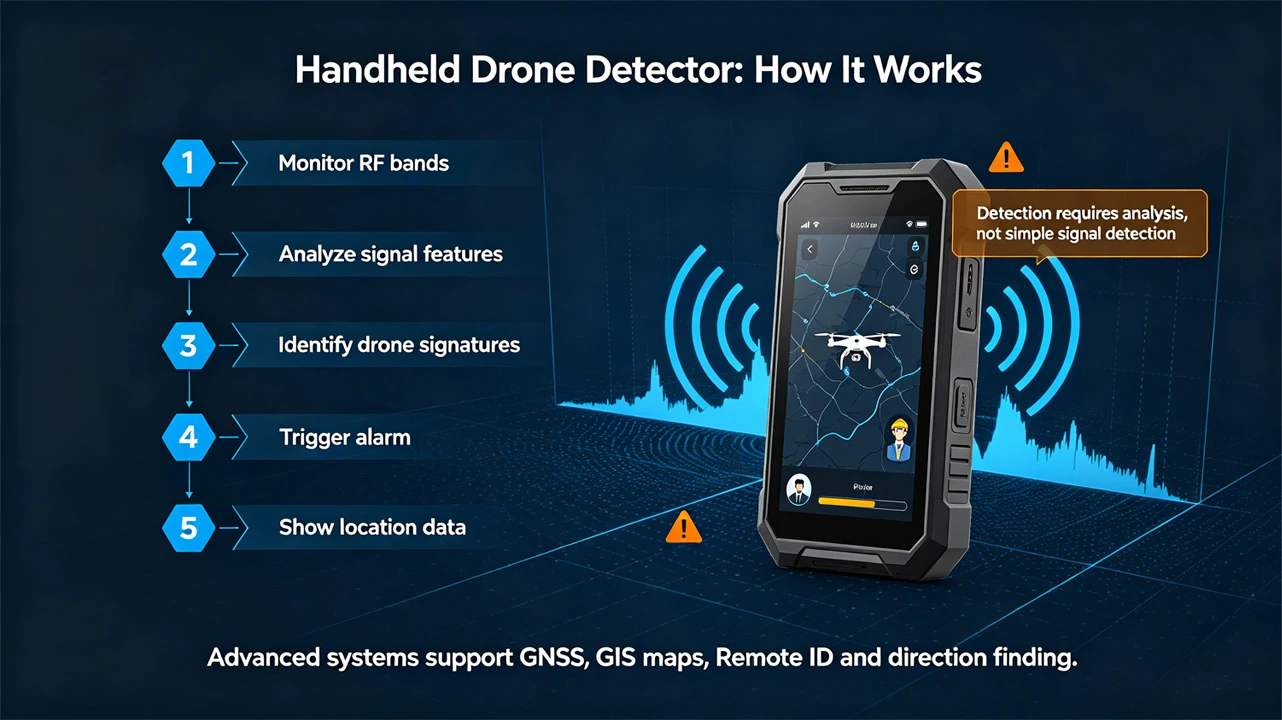

一,Як працюють портативні детектори дронів?
Радіочастотні (РЧ) детектори дронів зазвичай включають такі дії:
1. Моніторинг радіочастотного сигналу:Пристрій постійно відстежує вибраний діапазон частот, шукаючи численні бездротові сигнали, які можуть співіснувати в навколишньому середовищі, як-от Wi-Fi, Bluetooth, пристрої зв’язку та промислове обладнання. Виявлення дронів — це не просто «виявлення радіочастотного сигналу та припущення, що це дрон».
2. Аналіз сигналу:Коли пристрій виявляє відповідний сигнал, він додатково аналізує частотні характеристики, шаблони сигналів та інші функції, пов’язані з технологією зв’язку конкретного дрона.
3. Ідентифікація дрона:Пристрій порівнює результати аналізу з відомими характеристиками сигналу дрона або ідентифікаційною базою даних. Для підтримуваних моделей дронів система може додатково визначити їх модель або категорію. Деякі системи також можуть ідентифікувати сигнали, пов’язані зі звичайними безпілотниками FPV і промисловими-класами.
4. Сигналізація:Коли система ідентифікує відповідний сигнал дрона або виявляє підозрілий сигнал дрона, вона подає тривогу оператору. Методи сигналізації включають сповіщення на екрані, звукові сигнали та вібросигнали.
5. Розташування та інша інформація:Удосконалені портативні системи виявлення дронів також можуть поєднувати радіочастотний аналіз із GNSS, ГІС-картами, дистанційним ідентифікатором і можливостями пеленгації. Оператори отримують більше, ніж просто сповіщення про те, що дрон помічений; вони отримують велику кількість інформації про ситуацію на-сайті.
2,Які типи дронів можутьручні детектори дроніввиявити?
Фактичні можливості виявлення залежать від частотного покриття пристрою, технології ідентифікації сигналу, конфігурації антени, навколишнього середовища та характеристик сигналу цільового дрона. Сучасні портативні системи виявлення дронів зазвичай можуть виявляти кілька типів дронів.
1, споживчі дрони:Споживацькі дрони є поширеним типом БПЛА в громадських і комерційних середовищах. Детектори дронів із відповідними можливостями RFID можуть ідентифікувати підтримувані споживчі сигнали дронів і надавати операторам відповідну цільову інформацію.
2, дрони FPV (Flexible Printed Vehicle):Пристрої з відповідними можливостями радіочастотного аналізу можуть контролювати відповідні сигнали FPV, надаючи персоналу служби безпеки додаткову ситуаційну обізнаність про діяльність безпілотника FPV.
3, промислові дрони:До промислових безпілотних літальних апаратів належать великі-роторні безпілотні літальні апарати, безпілотні літальні апарати з корисним навантаженням, а також безпілотні літальні апарати з вертикальним-зльотом і посадкою (VTOL) або складні-крила. Ручні детектори, які охоплюють кілька типів дронів, можуть допомогти командам безпеки контролювати більше типів БПЛА, а не лише споживчі дрони.
4. Невідомі або ймовірні сигнали дронів:Деякі передові системи виявлення дронів додали можливості ідентифікації підозрілого сигналу дрона. Ця функція може аналізувати радіочастотну активність із характеристиками зв’язку БПЛА та подавати операторам тривогу щодо підозрілого сигналу БПЛА, навіть якщо конкретну модель неможливо ідентифікувати. Невідомі радіочастотні сигнали не обов’язково представляють БПЛА. Ідентифікація передбачуваного сигналу краще підходить як додаткова можливість обізнаності про ситуацію, ніж для автоматичної класифікації всіх невідомих сигналів як БПЛА.
3,Що таке RF Drone Detection?

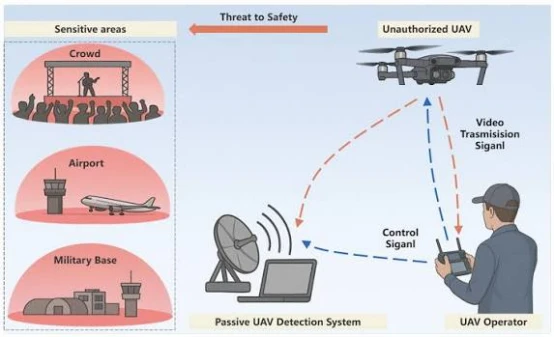

РЧ виявлення дроніввиявляє радіочастотну (РЧ) активність, пов’язану з дронами, шляхом моніторингу та аналізу радіочастотних сигналів.
Однією з його ключових особливостей є те, що він може використовувати електронні сигнали, які генерує безпілотник, щоб допомогти виявити, замість того, щоб повністю покладатися на візуальне спостереження.
Це може бути особливо цінним у ситуаціях, коли:
• Безпілотники важко спостерігати неозброєним оком;
• Оператори знаходяться на відстані від дрона;
• Погода або умови освітлення погіршують візуальне спостереження;
• Командам безпеки потрібні можливості мобільного виявлення;
• Великі або тимчасові території потребують моніторингу безпілотником.
Радіочастотне (РЧ) виявлення також має технічні обмеження. Не всі дрони генерують радіочастотні сигнали, які легко ідентифікувати, і складне електромагнітне середовище може вплинути на ефективність виявлення. Таким чином, РЧ-детектор, як правило, слід вважати невід’ємною частиною інтегрованої системи виявлення дронів.

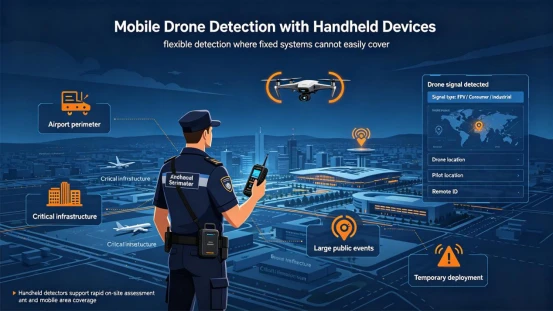

4,Чому варто вибрати ручний детектор дронів?
Однією з найбільших переваг ручних детекторів дронів є їх мобільність.
Стаціонарні системи виявлення можуть охоплювати певні області протягом тривалого періоду часу, але портативні пристрої дозволяють операторам перенести можливості виявлення туди, де вони потрібні.
Він підходить для:
1,Мобільні патрулі охорони:Співробітники служби безпеки можуть носити детектор із собою під час патрулювання.
2,Тимчасові події: Для великих подій може знадобитися тимчасове безпілотне спостереження, якщо постійна інфраструктура виявлення не підходить.
3,Ключові сфери:Команди безпеки можуть використовувати портативне обладнання для виявлення безпілотників навколо чутливих об’єктів, промислових об’єктів і зон обмеженого доступу.
4,Швидке розгортання:Портативні пристрої можна швидко розгорнути, коли виявлено потенційну активність дронів.
5,Інтеграція з іншими системами виявлення:Портативні радіочастотні пристрої виявлення також можна використовувати в поєднанні зі стаціонарним радаром, камерами, акустичним обладнанням виявлення або іншимвиявлення БПЛАтехнології.
5,Як вибрати ручний детектор для дронів?
Вибираючи ручний дрон-детектор, не варто орієнтуватися лише на один параметр.
1. Частотне покриття
Частотне покриття є одним із найважливіших показників для радіочастотних детекторів дронів. Ширший діапазон частот дозволяє пристрою контролювати більше типів радіочастотної активності.
Наприклад, AAT-H3L-D підтримує радіочастотне виявлення від 70 МГц до 6000 МГц, надаючи за замовчуванням 12 діапазонів ключових частот, які можна вибрати. Крім того, інші діапазони частот можна налаштувати відповідно до потреб проекту.
2. Відстань виявлення
На відстань виявлення впливає кілька факторів, зокрема:
•Електромагнітне середовище;
• Цільова потужність передачі;
•Конфігурація антени;
•Будівлі та перешкоди;
• РЧ-перешкоди навколишнього середовища.
Номінальна відстань виявлення AAT-H3L-D становить 1,5–2 км, але фактична продуктивність залежить від навколишнього середовища та цільової потужності передачі. Номінальну відстань продукту слід розуміти як посилання на технічну специфікацію, а не просто як відстань, яку можна досягти в будь-якому середовищі.
3. Можливість ідентифікації дрона
Просто виявлення радіочастотних сигналів не завжди достатньо. Хорошийсистема виявлення дронівмає також допомогти операторам визначити, чи пов’язаний сигнал з БПЛА, і, якщо підтримується, додатково ідентифікувати модель або тип дрона.
4. Віддалений ID
Для сумісних трансляцій дронів Remote ID може надати додаткову інформацію. Пристрої, що підтримують Remote ID дозвіл, можуть отримати:
•Розташування дрона;
•Пілотне розташування;
•Серійний номер дрона;
•Інша доступна інформація про трансляцію.
5. Пеленгація
Якщо сценарій застосування вимагає подальшого визначення напрямку походження сигналу, можна вибрати пристрій із функцією пеленгації. AAT-H3L-D підтримує додаткову антену пеленгації з точністю пеленгації приблизно 15 градусів. Це допомагає операторам визначити приблизний напрямок виявленого радіочастотного сигналу на-сайті.
6. Термін служби батареї та портативність
Для мобільних додатків безпеки вага пристрою, розмір, термін служби батареї та способи носіння мають вирішальне значення.
AAT-H3L-D важить менше або дорівнює 900 г і має розміри приблизно 225 × 78 × 43 мм (без антени), а час роботи від батареї більше або дорівнює 6 годинам. Він також має швидко{9}}затискач для використання з тактичним спорядженням MOLLE.
7. Захист на відкритому повітрі:Електронні пристрої, які використовуються поза приміщенням, можуть бути піддані впливу пилу, вологи та коливань температури.
AAT-H3L-D має ступінь захисту IP55 і діапазон робочих температур від -20 градусів до 50 градусів.

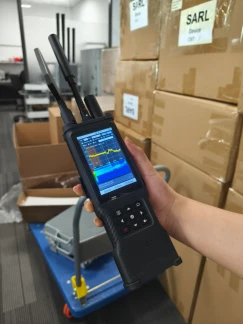

7,AAT-H3L-D Ручний РЧ-локатор безпілотника
AAT-H3L-D є aпортативний радіочастотний дронЛокатор, розроблений для виявлення та аналізу сигналу портативного дрона.
Пристрій використовує пасивний метод РЧ-моніторингу, не випромінюючи РЧ-сигнали під час виявлення, що робить його придатним для сценаріїв РЧ-моніторингу, які потребують низької видимості.
AAT-H3L-D підтримує частотний діапазон 70–6000 МГц, надаючи за замовчуванням 12 ключових діапазонів частот, які можна вибрати. Пристрій може ідентифікувати різні сигнали дронів, у тому числі підтримувані споживчі дрони, дрони FPV і типові промислові дрони.
Для підтримуваних основних моделей система може додатково аналізувати інформацію, таку як модель дрона, серійний номер, місцезнаходження дрона та місцезнаходження пілота, а також підтримує розбір повідомлень Remote ID.
Пристрій має 4-дюймовий кольоровий РК-екран і інтегрує позиціонування GNSS, взаємодію з картою ГІС, виявлення спектру, вібрацію та звукову сигналізацію, а також підтримує додаткові спрямовані антени.
8,GNSS картографування та спектральний аналіз
Практична цінність портативних пристроїв виявлення може бути додатково збільшена, якщо інформацію про виявлення БПЛА поєднати з інформацією про географічне розташування та електромагнітне середовище.

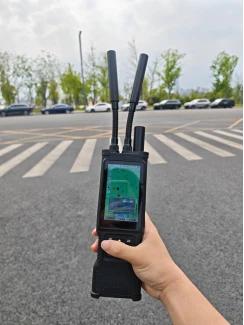

AAT-H3L-D інтегрує позиціонування GNSS і функції взаємодії з картою ГІС, що дозволяє-відображати місцезнаходження пристрою та операції з картою на екрані в реальному часі.
1,Основні функції карти включають:
•Позиціонування-GNSS у реальному часі;
•Масштабування карти;
•Супутникова карта;
•Стандартна карта;
•Ручне позиціонування (встановлення широти та довготи);
• Режим виявлення та режим декодування
•Доступ DOA до інтерфейсу пеленгації
• Імпорт даних карти в автономному режимі.

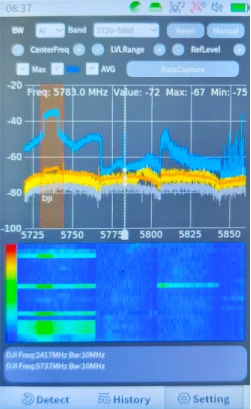

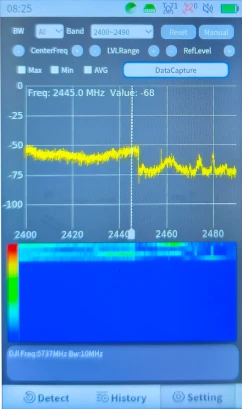

Пристрій також підтримує відображення-спектру в реальному часі та час-частотної карти.
2,Функції Spectrum включають:
• Збільшення та зменшення;
•Утримання максимального значення;
•Утримання мінімального значення;
•Час-частотний аналіз.
AAT-H3L-D можна використовувати не лише як портативний детектор БПЛА, але й для основного портативного моніторингу середовища електромагнітного спектру.
9,Сценарії застосування портативних детекторів БПЛА
Портативні системи виявлення БПЛАможна застосовувати до різноманітних сценаріїв безпеки.
1,Безпека-масштабних заходів
Команди служби безпеки можуть використовувати портативне обладнання для виявлення БПЛА під час заходів на відкритому повітрі, на стадіонах, у громадських місцях і в тимчасово закритих зонах.
2,Патрулі громадської безпеки
Мобільний персонал служби безпеки може носити обладнання під час патрулювання для моніторингу потенційної активності БПЛА, не покладаючись повністю на фіксовану інфраструктуру виявлення.
3,Захист ключових територій
Чутливі об’єкти та важливі зони можуть використовувати портативні БПЛА як додатковий технічний засіб визначення ситуації на малій-висоті.
4,Лічильник-програм UAS
Ручні радіочастотні детектори можуть служити компонентами виявлення та ідентифікації в більш повній системі Counter-UAS.
Важливо зазначити, що виявлення та глушіння – це різні функції. Основним обов’язком детектора дронів є виявлення, аналіз та ідентифікація потенційної активності дронів; однак це не означає, що сам пристрій має глушіння або інші можливості протидії.
十,Висновок: як вибрати правильний ручний детектор дронів?
Портативні детектори безпілотних літальних апаратів надають службам безпеки гнучкі, портативні та швидко розгорнуті можливості виявлення безпілотників.
При виборі обладнання не варто орієнтуватися тільки на дальність виявлення. Частотне покриття, можливості аналізу сигналу, ідентифікація дрона, віддалена ідентифікація, ідентифікація невідомого сигналу, пеленгація, картографування GNSS, час автономної роботи, рівень захисту та можливості системної інтеграції – все це значно впливає на цінність обладнання в практичних застосуваннях.
