Система виявлення дронів

Пункт

Параметри

Підрозділ апаратури виявлення та перешкоджання

1.1 Діапазон частот приймача виявлення: 10 МГц, 6 ГГц

1.2 Пропускна здатність-часу: 480 МГц

1.3 Чотири інтерференційні смуги

1.3.1 900-930 МГц (промисловий дрон) 20 Вт

1.3.2 1559-1610 МГц (перешкоди GPS) 10 Вт

1.3.3 2400-2485 МГц 25 Вт

1.3.4 5725-5850 МГц 50 Вт

1.4 Відстань виявлення та заглушення

1.4.1 Відстань виявлення: 3-5 км (міське середовище); 6-12 км (приміське, особливо відкрите середовище)

1.4.2 Відстань перешкоджання: 1-1,5 км (висота 100 метрів);

1.5 Точність виявлення: 9,3 градуса (дані звіту про випробування)

1.6 Антена

1.6.1 Діапазон частот: 380 МГц-6 ГГц

1.6.2 Горизонтальний кут виявлення: 0 градус - 360 градусів

1.6.3 Вертикальний кут виявлення: -30 градусів - плюс 90 градусів

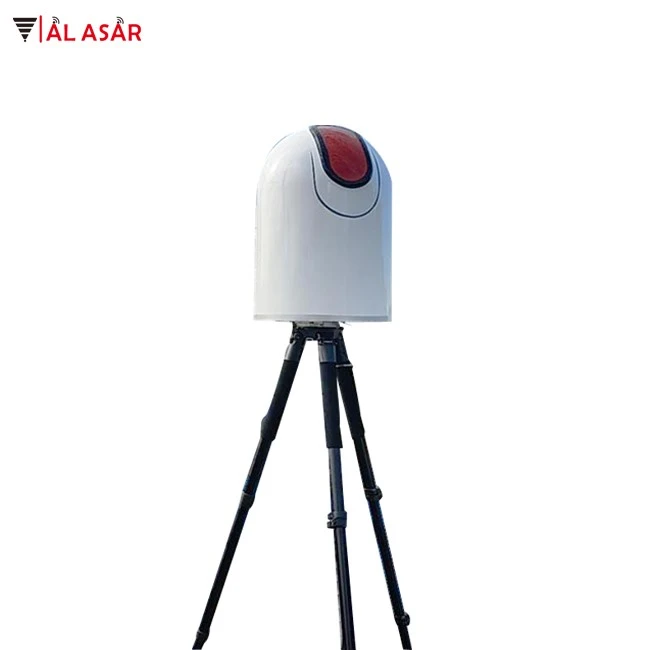

1.7 Вся машина (пристрій являє собою інтегрований пристрій виявлення та протидії)

1.7.1 Максимальна споживана потужність: 300 Вт

1.7.2 Робоча температура: -20 градусів плюс 60 градусів

1.7.3 Температура зберігання: -40 градусів плюс 70 градусів

1.7.4 Вага: 12,25 кг

1.7.5 Розмір: діаметр 400 мм, висота 555 мм

Кронштейн антени

2.1 Вага: 4,32 кг

2.2 Розмір: діаметр 260 мм закрита висота 923 мм

комп'ютер

Ноутбук, мишка, адаптер, мережевий кабель. (можна підключити до центрального дисплея HDMI управління)

Програмне забезпечення та функції системи Spectrum

4.1 Ідентифікація та позиціонування ДРОНА: Використовуючи детектування радіоспектру, він може одночасно ідентифікувати та знайти 8 моделей ДРОН, автоматично з’являти вікно результатів виявлення, ідентифікувати зображення ДРОНА, відображати модель ДРОНА, азимут, використовувати частоту, рівень та відстань. , зникнення дрона автоматично очищає та перебудовує результати виявлення.

4.2 Швидка ідентифікація та позиціонування: час ідентифікації<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Список результатів виявлення: у списку буде відображатися безпілотник і інформація про модель, час, азимут і відстань, і його можна експортувати у вигляді звіту.

4.4 Позиціонування однієї-станції: Використовуючи детектування радіоспектрю, відстань між дроном і оператором можна приблизно виміряти за допомогою складних алгоритмів в умовах однієї станції та одного місця розташування.

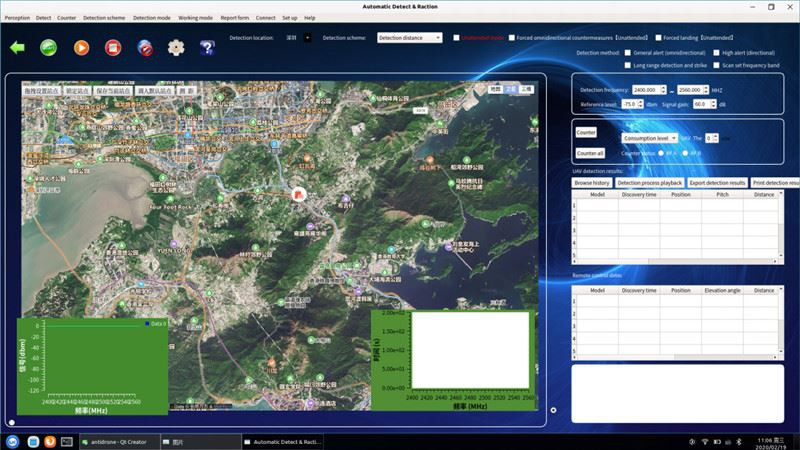

4.5 Функція відображення карти: відображення положення дрона та оператора на 2D (3D) карті, а також відображення таких даних, як широта, довгота та відстань. Функція відображення карти: відображення положення дрона та оператора на 2D (3D) карті, а також відображення таких даних, як широта, довгота та відстань.

4.6 Кут виявлення та захисту можна встановити: відповідно до виявленої географічної ситуації, якщо позаду є висока гора або висотна будівля, і лише ДРОН попереду потребує захисту, діапазон кутів захист можна встановити довільно, що може ефективно усунути помилковий кут, викликаний відображенням сигналу.

4.7 Калібрування відстані: для різних електромагнітних середовищ будуть помилки в відстані виявлення. Система може забезпечити виявлення калібрування відстані, дозволити дрону пролетіти 100 метрів на відстані 500 метрів, і система автоматично відкалібрує відстань виявлення, щоб зробити виявлення. Вимірювання відстані є більш точним.

4.8 Діапазон частот виявлення може бути встановлений: відповідно до фактичної смуги частот, яка використовується дроном, діапазон частот виявлення може бути введений та відредагований, щоб зробити виявлення більш ефективним, і немає необхідності сканувати всі діапазони частот для виявлення.

4.9 Виявлення повної смуги частот: діапазон частот, виявлений системним обладнанням, становить від 10 МГц до 6 ГГц, а діапазон частот охоплення антени становить 380 МГц-6 ГГц. Він підтримує хорошу рівномірність посилення у всьому діапазоні частот. Коефіцієнт посилення антени становить від 5dBi-8dBi, який може адаптуватися до більш ніж трьохсот МГц. Виявлення безпілотних літаків у всіх поширених діапазонах частот 6 ГГц, частотах нижче 380 МГц також може бути виявлено, а відстань виявлення зменшується.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 метрів

4.11 Інтелектуальний контрзахід із зв’язуванням: відповідно до діапазону частот та азимуту виявленого ДРОН, ви можете вибрати, якому ДРОНУ протидіяти. Система автоматично вибере діапазон частот для контрзаходів і автоматично передасть сигнали за виявленим азимутом. Контрзаходи, ефективність протидії можна збільшити в 46 разів, і це може уникнути передачі всіх діапазонів частот і всіх кутів, що не зашкодить нормальному Wi-Fi та іншим комунікаціям і випадково пошкодить літак з білого списку.

4.12 Запис функцій моделі: для нових моделей система може записувати дані функції передачі зображення та стрибків частоти, автоматично записувати й автоматично відкривати меню після запису, і вона може автоматично ідентифікувати модель наступного разу. Спеціальна функція запису може адаптуватися до потреб ідентифікації безпілотних літаків промислового{2}}класу.

4.13 Функція голосових підказок: система автоматично надсилатиме голосові підказки про тривожну інформацію та ключові операції.

4.14 Функція самостійного-позиціонування обладнання: система має подвійні можливості позиціонування: GPS і Beidou, а також власне положення. Для нього не потрібно вручну регулювати азимут, а положення можна розмістити довільно.

4.15 Інтегровані засоби виявлення та протидії та антени: Системне обладнання відрізняється від звичайного обладнання виявлення та захисту, але включає в себе антени виявлення, протидії та повнодіапазонні{2}}антени. Він компактний і простий у використанні, стабільний і надійний, простий у використанні і підходить для швидкого розгортання.

4.16 Характеристики моделі Автономна ідентифікація повітря: для моделі DRONE, якої немає в системі, система має функцію автономного навчання, ідентифікації та оцінювання, і вона відображається як невідома модель. Якщо вам відома модель, її можна автоматично зберегти в системі, і наступного разу, коли вона буде ідентифікована як модель, незаконно зібраний безпілотний літак також можна буде виявити та позиціонувати.

4.17 Ідентифікація та позиціонування промислових дронів-класу: спеціальний алгоритм інтелектуального спектру перевершує загальне обладнання для виявлення та може ідентифікувати та визначати місцезнаходження промислових дронів-, навіть зібраних дронів, які більше підходять для запобігання та контроль терористичних атак.

4.18 Відкрита функція запису сигналів DRONE нової моделі: для постійно розвиваються та змінюваних сигналів DRONE, метод запису можна використовувати для постійного збільшення даних бази даних, щоб забезпечити, щоб обладнання не відставало протягом тривалого часу.

4.19 Функція опису траєкторії ДРОН, запит результатів історичного виявлення, функція оновлення програмного забезпечення та даних тощо.

4.20 Підтримка функції віддаленого керування та керування VPN
